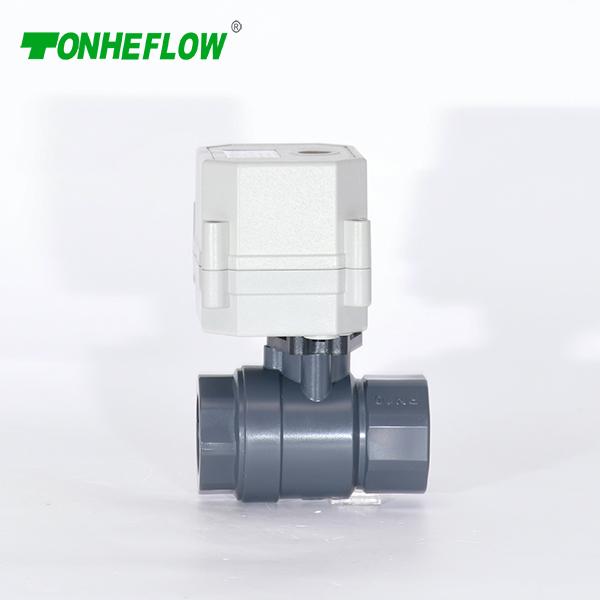

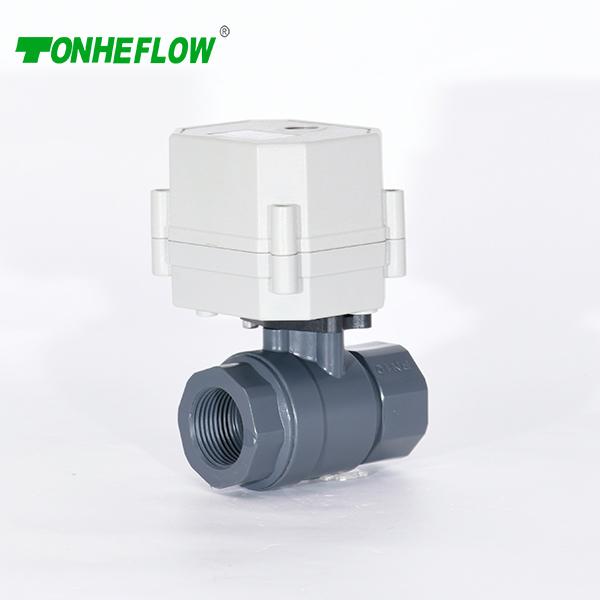

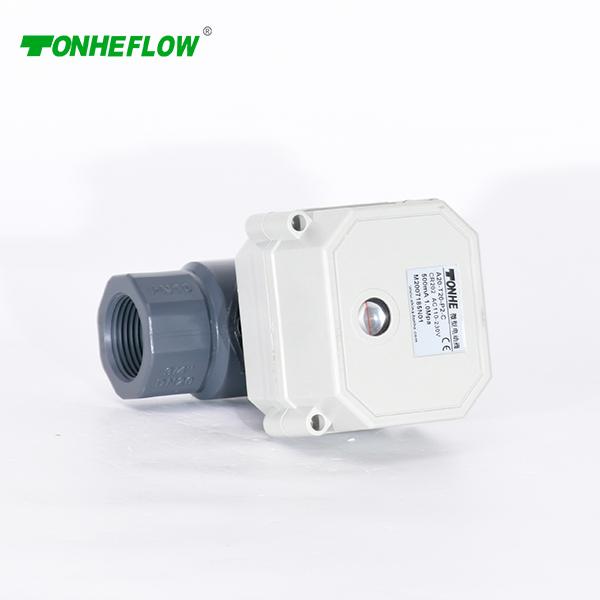

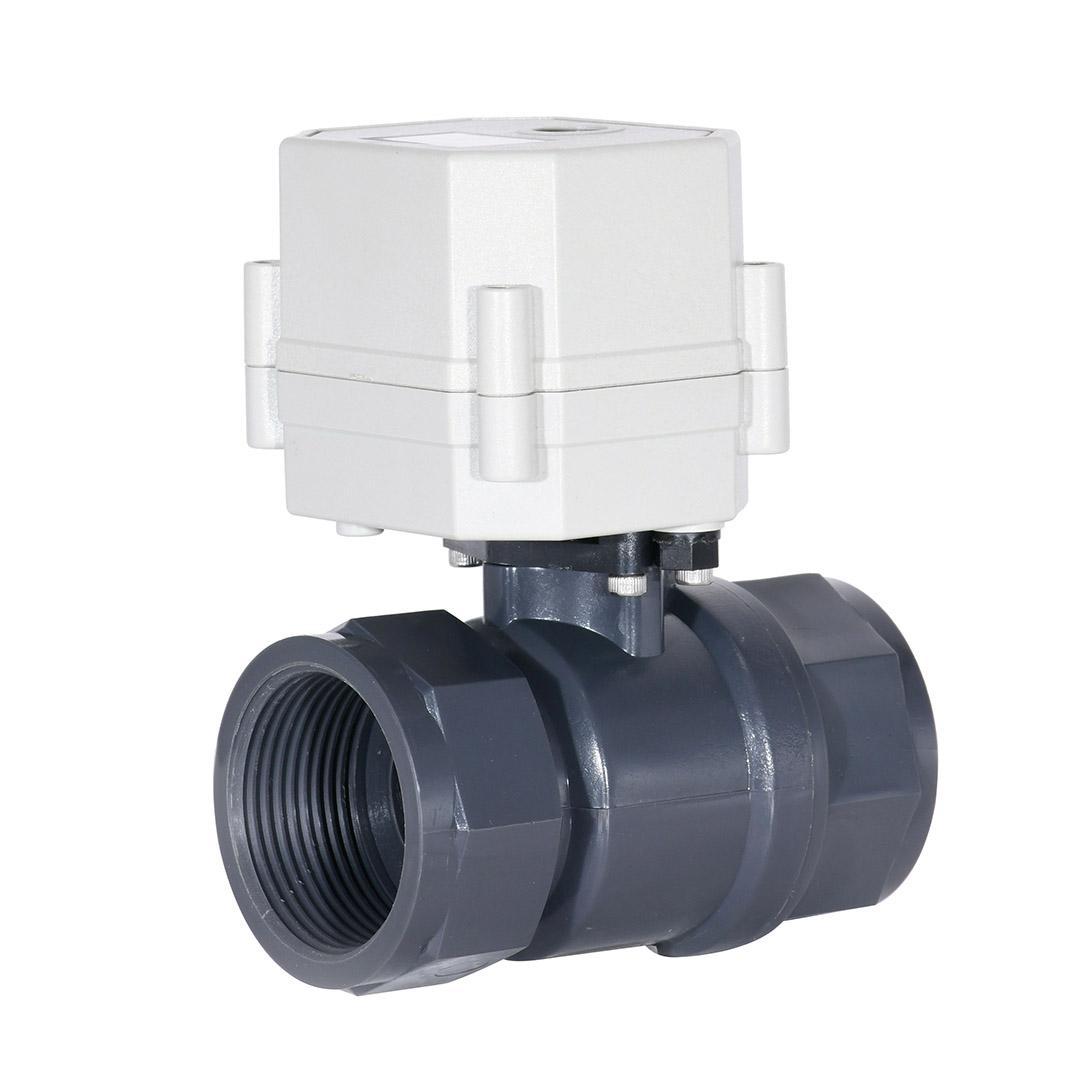

产品组图
产品组图
产品组图
产品组图
产品组图
产品组图
产品组图
产品组图

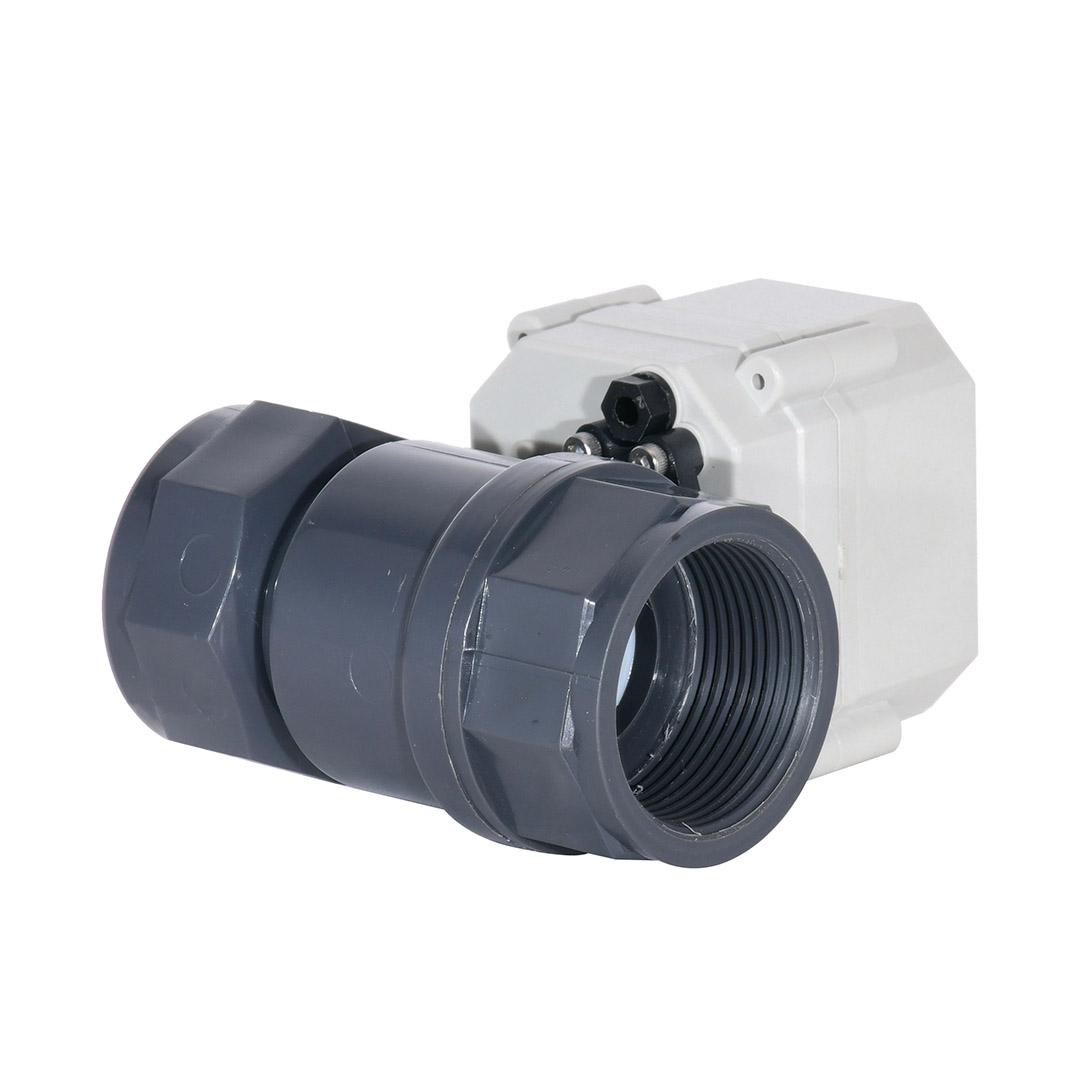

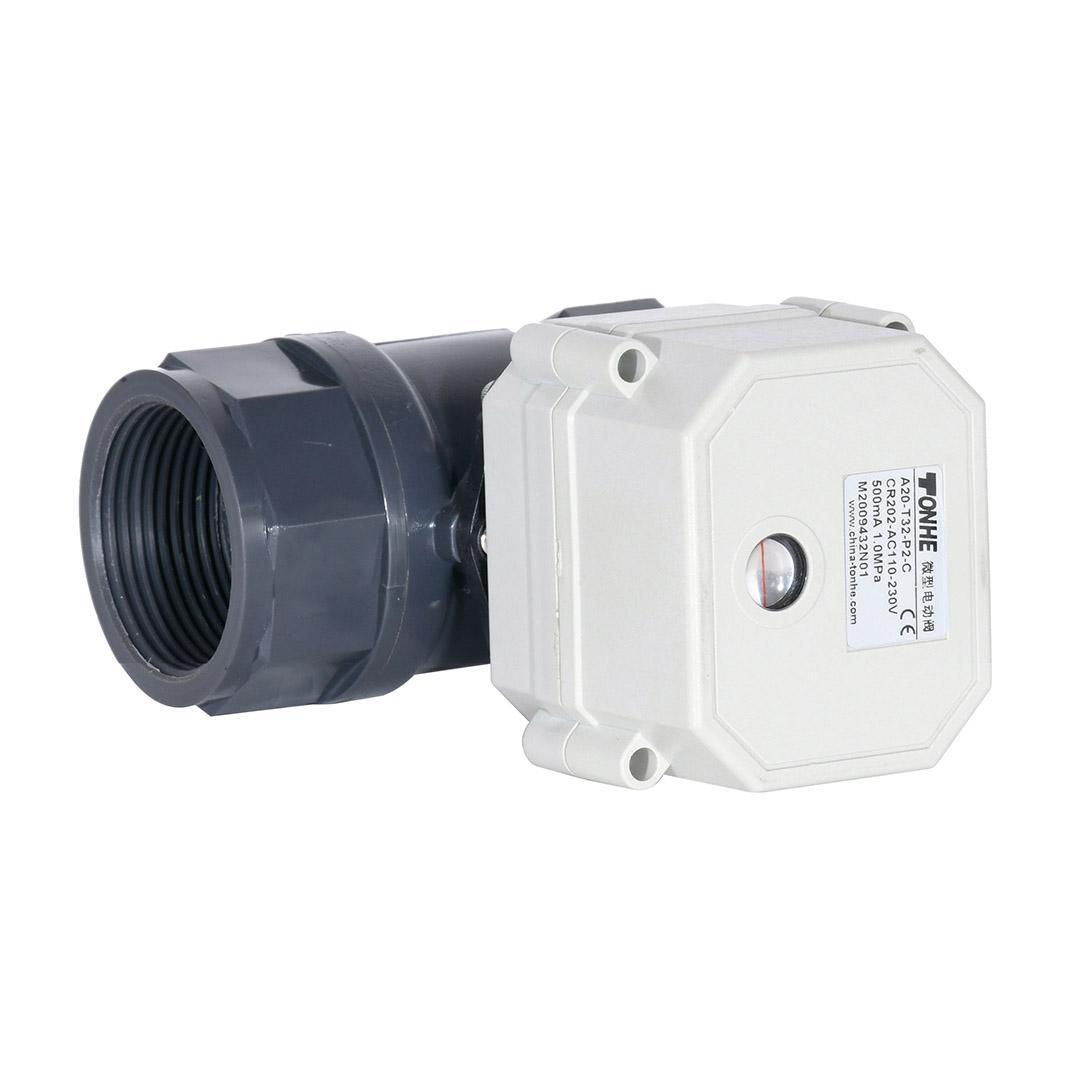

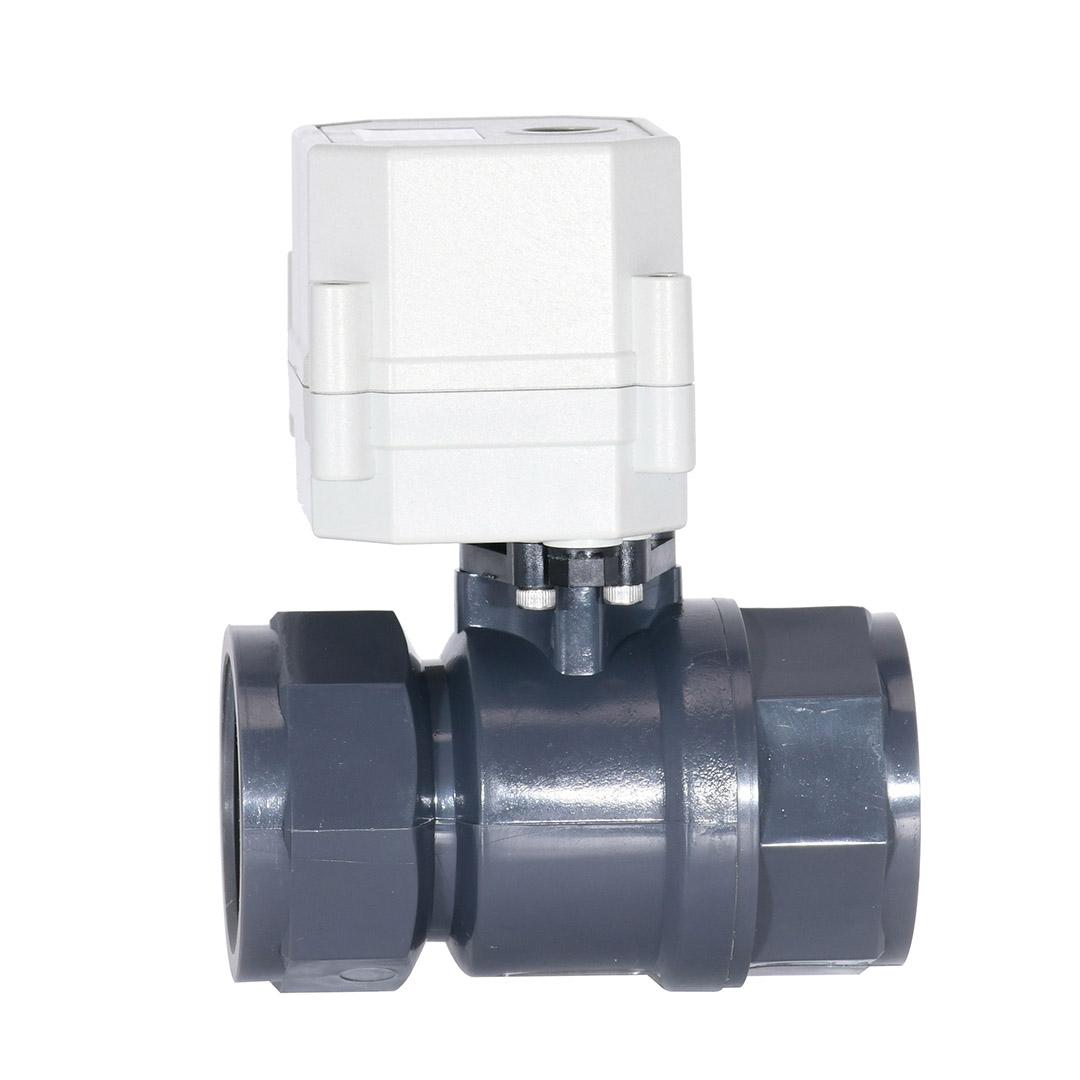

开关型-UPVC两通电动阀
A20-T32-P2-CH

1、 外形美观,结构紧凑,精度高输出扭矩大,使用寿命不低于7万次

2、 执行器和阀门可以多角度装配,方便于用户对于空间的分配需求。

3、 球阀采用浮动软密封结构,无滴漏,适用于重污垢及长期无动作的场合。

4、 防护等级IP67,可在相对潮湿的环境中使用。


产品参数
安装说明
手机查看
技术参数
口径
BSP/NPT 1/2” 3/4” 1” 1 1/4”
最大工作压力
1.0MPa
介质
水、空气
额定电压
AC/DC9-24V AC110-230V
接线方式
CR202 CR305 CR306 CR303 CR502 CR705 CR706
工作电流
≤500mA
开关时间
7S
寿命
70000次
阀材质
UPVC
执行器材质
PPO
执行器旋转角度
90°
扭力
2N.m 3N.m
线长
0.5M 1.5M
环境温度
-15-50℃
介质温度
5℃-55℃
手动功能
不带
开关指示
防护等级
IP67

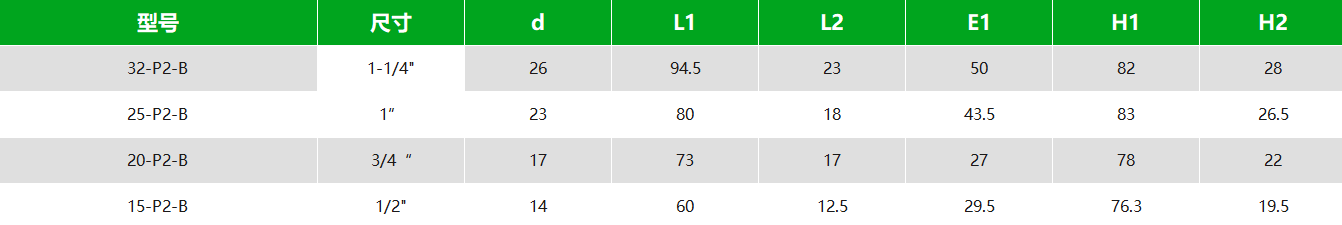

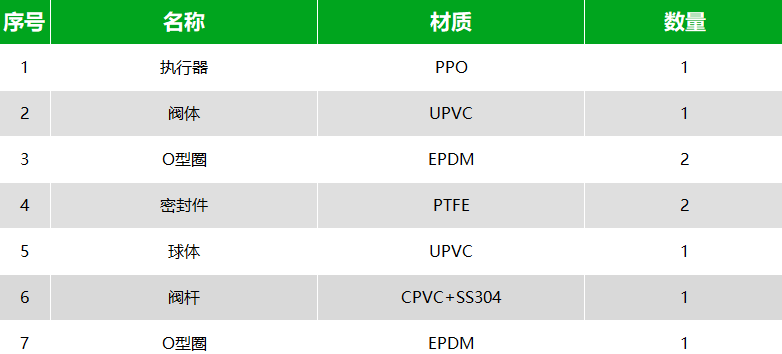

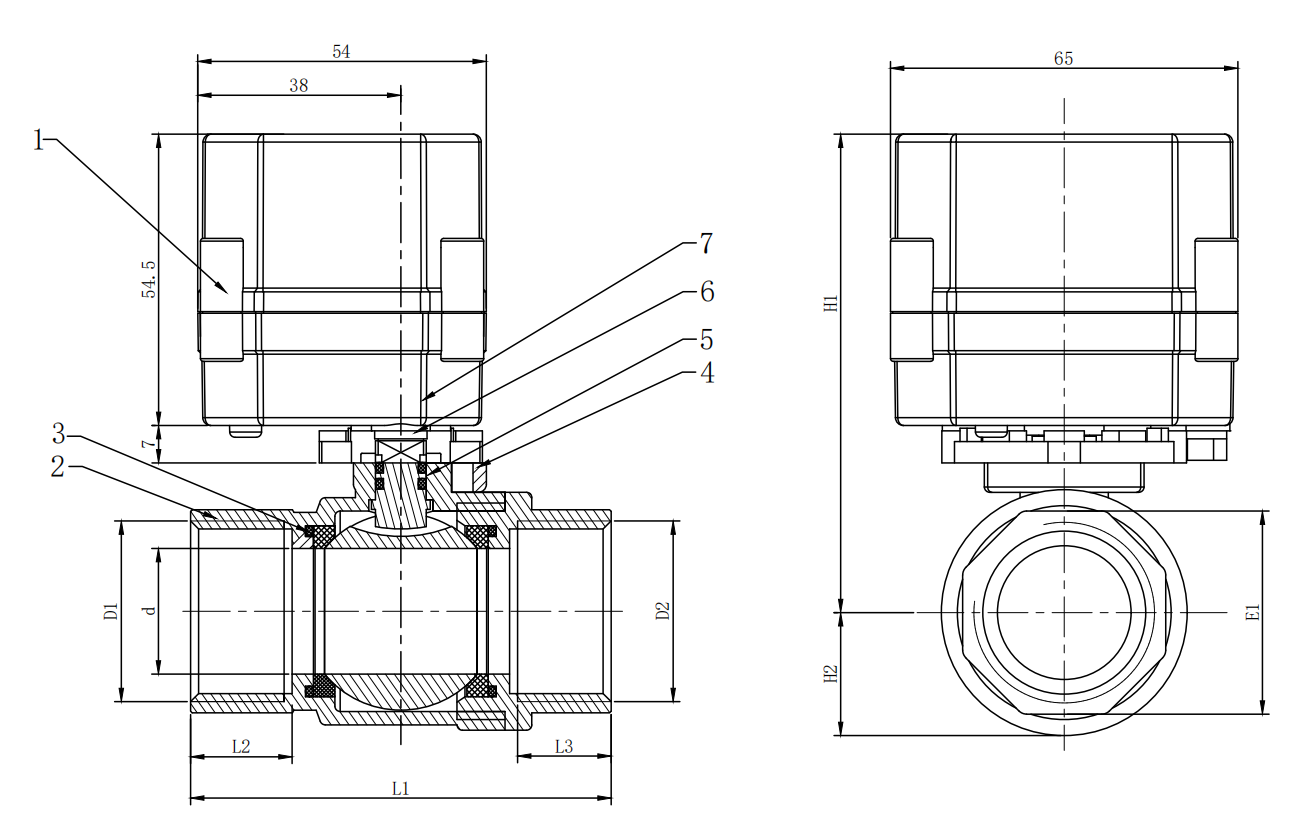

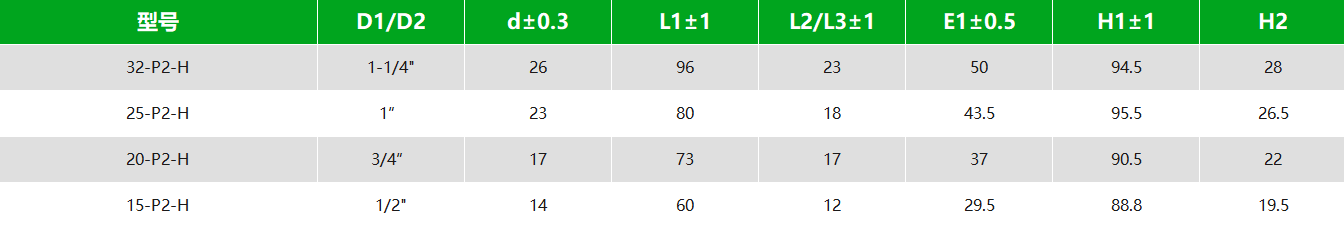

组装图
接线图


1、红线、黑线接电源。

2、当开关闭合,阀门打开,到位后执行器内部自动断电。

3、当开关断开,阀门关闭,到位后执行器内部自动断电。

*电压选配:AC/DC9-24V,AC/DC110V-230V(不能配手动)



1、红线、绿线接正极,黑线接负极。

2、当绿线开关闭合,阀门打开,到位后执行器内部自动断电。

3、当绿线开关断开,阀门闭合,到位后执行器内部自动断电。

*当外部电源断开,阀门自动关闭/打开。

*电压选配:DC12V,DC24V,AC/DC9-24V,AC110-230V。




1、红线、绿线接正极,黑线接负极。

2、当绿线开关闭合,阀门关闭,到位后执行器内部自动断电。

3、当绿线开关断开,阀门打开,到位后执行器内部自动断电。

*当外部电源断开,阀门自动关闭/打开。

*电压选配:C/DC9-24V,AC110-230V。

*不得超过电压工作



1、红线、黑线接电源。
2、当开关闭合,阀门打开,到位后执行器内部自动断电。
3、当开关断开,阀门关闭,到位后执行器内部自动断电。
4、绿线和白线接阀门全开信号线。
5、黄线和白线接阀门全关信号线。
*电压选配:AC/DC9-24V, AC/DC110-230V,
*不得超过电压工作
反馈信号负载能力:0.3A 24VAC/DC(阻性负载)
